Priemyselné sekcionálne brány
Konštrukcia priemyselnej brány
Krídlo priemyselnej brány tvoria panely s výškou 500 a 610 mm, ktoré sú vyrobené zo žiarovo pozinkovaných plechov. Panely s hrúbkou 40 mm sú vyplnené bezfreónovou polyuretánovou penou. Z vonkajšej strany sú panely lakované alebo potiahnuté fóliou. Všetky panely sú ukončené kovaním z pozinkovanej ocele a hliníkových profilov. V spodnom paneli je namontované tesnenie priliehajúce k podlahe. V hornom paneli sa tesnenie montuje na panel alebo na preklad. Okrem týchto tesnení je priemyselná brána utesnená po celom obvode, čo v kombinácii s teplými panelmi zaručuje vynikajúcu tepelnú a zvukovú izoláciu. V mieste panelových spojov je použitý systém „finger protection”, ktorý chráni používateľa pred privretím prstov. Vodiace lišty sú tvarované tak, aby sa zabránilo nežiaducemu pohybu ložiskových roliek, čo výrazne zvyšuje úroveň bezpečnosti. Priemyselné sekcionálne brány sa vyrábajú v súlade s platnými európskymi normami PN-EN 13241-1, ktoré určujú ich bezpečné používanie.
1. Panely brány, 2. Dolné tesnenie, 3. Horné tesnenie, 4. Vertikálne vodiace lišty, 5. Horizontálne vodiace lišty, 6. Stredové závesy, 7. Bočné závesy s rolkou, 8. Dolný úchyt s ochranou proti roztrhnutiu lanka, 9. Hriadeľ, 10. Torzné pružiny, 11. Navádzacia kladka, 12. Ochrana proti prasknutiu pružín, 13. Spojovací profil, 14. Reťazový prevod alebo elektrický pohon, 15. Pružinový nárazník
Varianty vedenia
Priemyselné sekcionálne brány majú k dispozícii päť druhov vedenia. Vďaka tomu je možné vedenie úspešne prispôsobiť špecifikám a montážnym podmienkam každej budovy. Otváranie brány uľahčujú torzné pružiny, ktorých štandardná životnosť je až 25 000 zdvihov. Na požiadanie je možný aj individuálny výber pružín s predĺženou životnosťou.

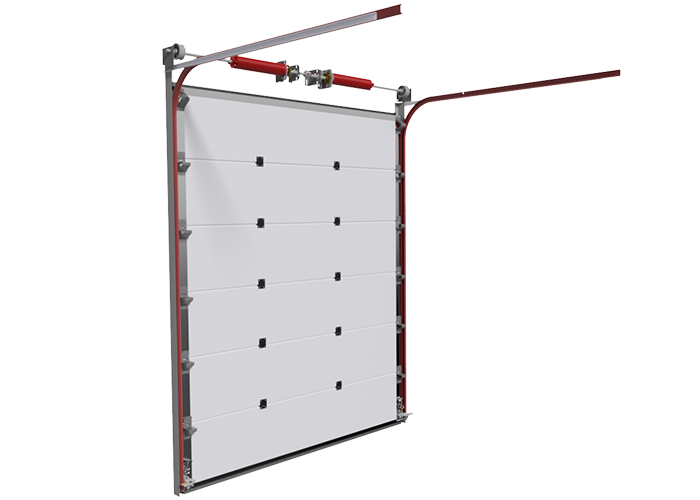

Štandardné vedenie (S) – výška prekladu min. 420 mm

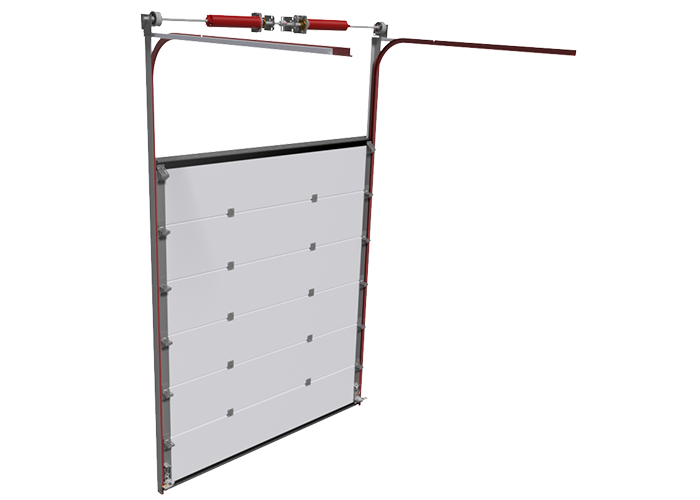

Vysoké vedenie (H) — výška prekladu min. 600 mm
Vedenie nízka predná strana (F) – výška prekladu min. 350 mm

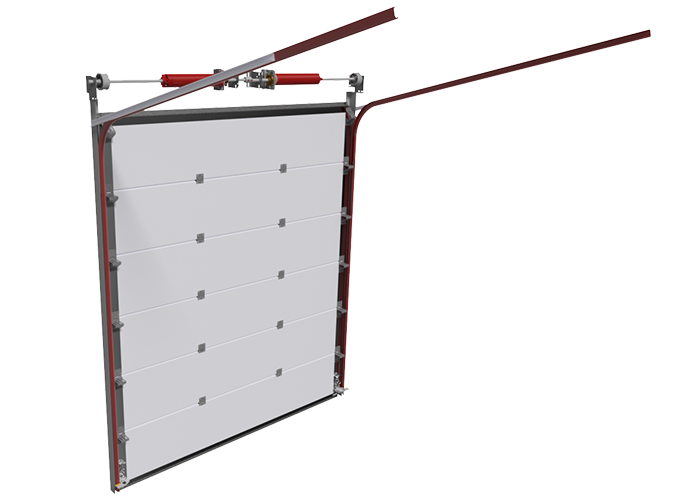

Vedenie pod uhlom (K) – výška prekladu min. 450 mm pre a ≤ 10° alebo min. 500 mm pre 10° < a ≤ 30°
Zvislé vedenie (V) – výška prekladu min. H + 600 mm
Charakteristické vlastnosti priemyselných sekčných brán Nitus
Úspora energie
Panely oceľových brán s oknami alebo zasklenými hliníkovými sekciami osvetľujú interiér prirodzeným svetlom. Toto riešenie ovplyvňuje vyšší komfort práce, umožňuje šetriť elektrickú energiu, čo je spojené s nižšími účtami za elektrinu.
Bezpečnosť používania
V prípade priemyselných sekcionálnych brán je obzvlášť dôležitým aspektom bezpečnosť. Naše brány preto vyrábame na základe osvedčených technológií a foriem zabezpečenia. Vďaka tomu je výsledkom produkt vyrobený z najkvalitnejších materiálov, ktoré majú všetky potrebné osvedčenia a certifikáty.
Výrobok a mieru
Vďaka dlhoročným skúsenostiam sme si všimli, že zákazníci čoraz častejšie vyhľadávajú brány s neštandardnými veľkosťami. Preto priemyselné sekcionálne brány ponúkame v rôznych veľkostiach, farbách, s rôznymi typmi vedení a štruktúr.
Bezpečná prevádzka sekcionálnych brán
Bezpečné panely

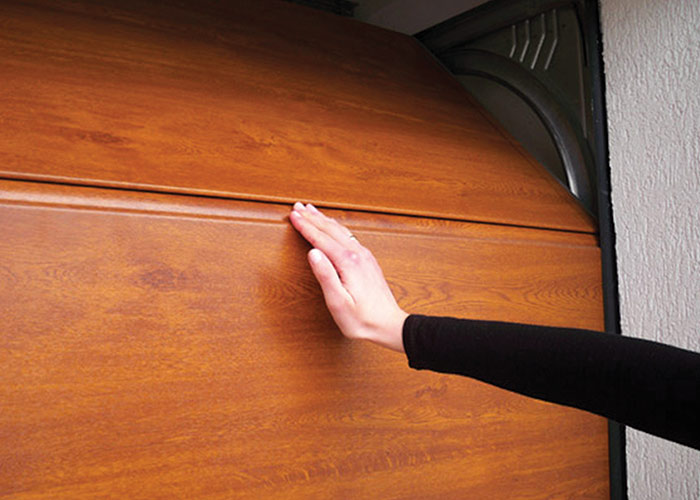

Zaujímavým riešením je systém „finger protection”, ktorý sa nachádza v mieste spájania panelov. Špeciálny tvar panelov poskytuje ochranu pred privretím palcov pri manuálnom otváraní a zatváraní brány.
Ochrana proti prasknutiu pružín
Všetky naše priemyselné sekcionálne brány majú špeciálne zabezpečenie, ktoré v prípade prasknutia pružiny zabránia náhlemu pádu brány.
Ochrana proti roztrhnutím lanka
Frekvencia používania priemyselných brán si vyžaduje použitie dodatočného zabezpečenia, ktoré zabráni pádu brány v prípade, že sa jedno lanko náhle roztrhne.
Ručná haspra
Základnou metódou zabezpečenia priemyselných dverí proti vlámaniu je manuálna haspra, ktorá účinne zabráni zdvihnutiu zatvorenej brány z vonkajšej strany.

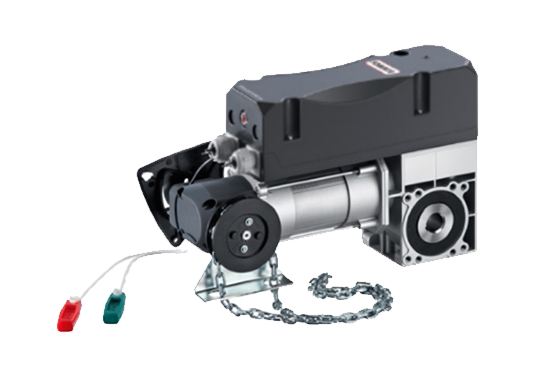

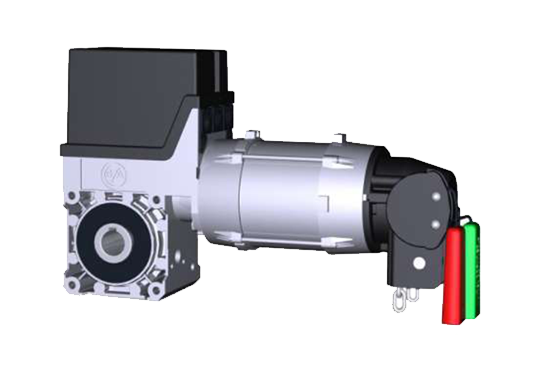

Pohony priemyselných brán

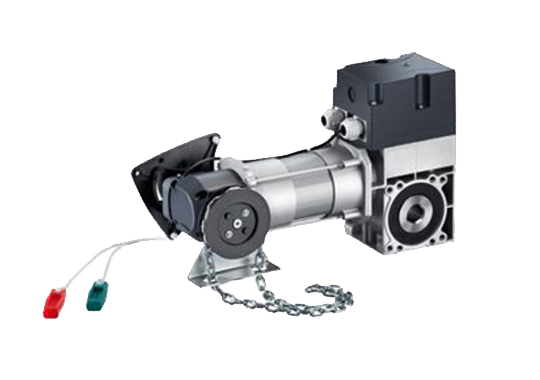

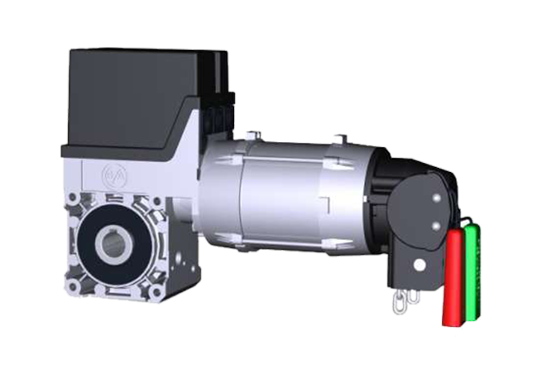

Pre naše priemyselné sekcionálne brány ponúkame iba overené pohony od renomovaných výrobcov. Špičkové riešenia pre systémy brán Nitus sa vyznačujú vysokou kvalitou a trvanlivosťou. Vďaka dlhoročným skúsenostiam pohony spĺňajú technické a ekonomické očakávania zákazníkov. Ponúkajú rozsiahly výber príslušenstva, ktoré je šité na mieru individuálnym požiadavkám a potrebám kupujúceho. Nižšie predstavujeme súpravy automatických pohonov brán, ktoré sú v stálej ponuke našej spoločnosti.

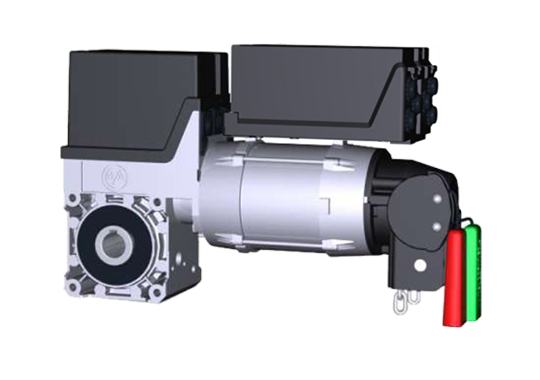

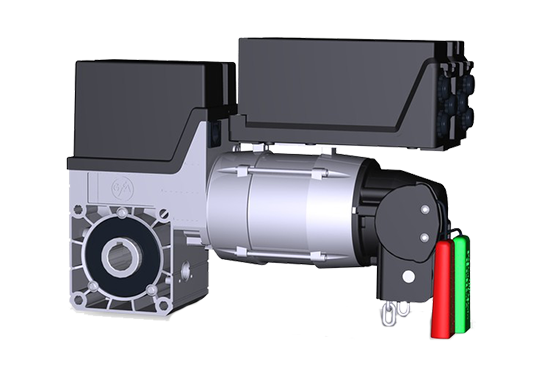

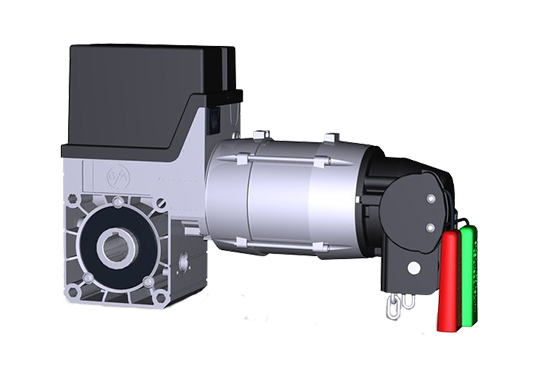

Priemyselný automatický pohon Basic mini
- Ovládanie: riadiaca jednotka WS900
- Prevádzkové napätie: 3~230/400 V
- Núdzové otvorenie: Reťazový prevod
- Plocha brány: 16 m2
- Vybavenie: Riadiaca jednotka inštalovaná na korpuse pohonu so samostatným riadiacim boxom hore-stop-dole
- Možnosť rozšírenia: Riadiaca jednotka umožňuje pripojiť nastavovacie vypínače, vypínač servisných dverí, vypínač haspry

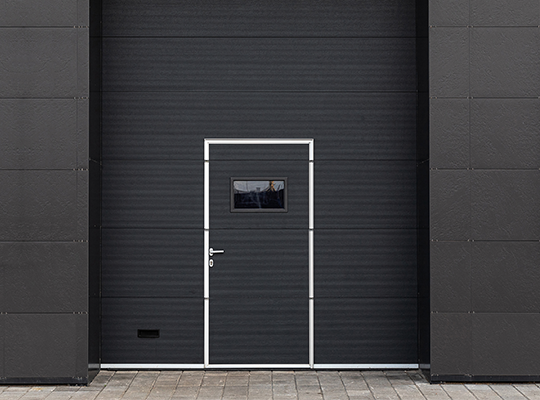

Priemyselné brány s dverami
V priemyselných objektoch sú integrované dvere namontované v bráne naozaj praktickým riešením. Umožňujú vstup do miestnosti bez nutnosti otvárania, a teda používania brány. Servisné dvere sa vizuálne nijako nelíšia od brány a vytvárajú tak absolútne konzistentnú štruktúru. Automatické priemyselné brány obsahujú v štandarde obsahuje snímač otvorenia dverí. Tento prvok chráni bránu pred otvorením v prípade, keď sú otvorené servisné dvere. Našim zákazníkom okrem klasických „plných” dverí ponúkame dvere s možnosťou zasklenej časti. Ďalej sme schopní vyrobiť servisné dvere s nízkym prahom, ktorý má výšku iba 25 mm.
Personalizovaný vzhľad
Priemyselné sekcionálne brány Nitus sú dostupné v širokej škále farieb a vzorov. Vďaka tomu je možné farbu dverí ľahko zladiť s inými prvkami na budove.
Štandardné farby
- Biela
- Hnedá
- Strieborná
- Antracitovo-šedá
- Orech
- Zlatý dub
Štruktúry

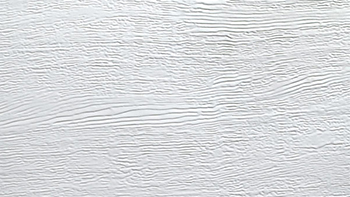

Bránové panely sú dostupné v dvoch typoch povrchovej štruktúry: hladkej a woodgrain – imitácia cédrového dreva. Správne prispôsobená štruktúra zdôrazní estetické hodnoty produktu, čím zároveň získame dokonalý vizuálny efekt.

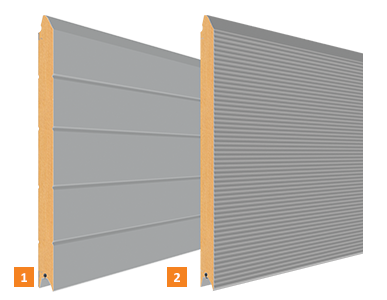

Typy prelisov
Priemyselné brány Nitus sú dostupné s dvomi typmi prelisov. Výber jedného z nich umožňuje zdôrazniť originálny štýl produktu a zaručiť tak atraktívny vzhľad a súlad s ľubovoľnou architektonickou kompozíciou.
1. Úzke vodorovné prelisy, 2. Prelis V

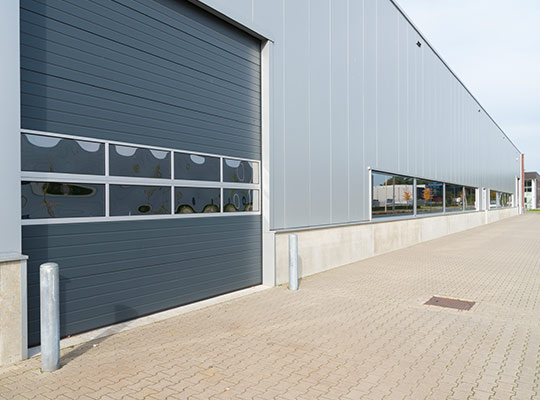

Zasklenie v priemyselných bránach
Pre potreby priemyselných objektov môžeme v sekcionálnych bránach oceľové panely nahradiť „zasklením”, ktoré výrazne osvetľuje interiér. Konštrukcia sklenených sekcií je založené na hliníkových profiloch s akrylovým dvojsklom. Vďaka modulárnej konštrukcii priemyselných brán Nitus majú naši príjemcovia úplnú slobodu pri formovaní konečného vzhľadu produktu. To znamená, že počet zasklení, ich tvar a usporiadanie závisí od preferencií objednávateľa. Prvky brány, hliníkové aj oceľové panely, je možné navzájom kombinovať a nalakovať ľubovoľnou farbou z palety RAL.
Máte záujem?
Ak plánujete stavať alebo rekonštruovať, radi vám pomôžeme s výberom vhodného riešenia. Vyplňte krátky formulár a my sa vám čoskoro ozveme s nezáväznou cenovou ponukou.
